1概述：
DDSY580系列單相電子式預付費電能表（階梯電價），是我公司采用性能優良的微處理器和專用電能計量電路并配合穩定可靠的外圍電路，利用先進的SMT工藝，經精心優化設計而成的新一代智能式電能表。
該電能表綜合技術指標符合GB/T 17215.321—2008和Q/GDW 364-2009的要求,適用于單相電路的有功電能計量，并具有485通訊、紅外通訊、繼電器控制等功能，具有集成度高，計量精度高、安裝方便等特點。
2 主要技術參數：
2.1 參比電壓：220V；
2.2 基本電流：5(20)A 、5(30)A 10(40)A、10(60)A、20(80)A
2.3 額定頻率：50Hz;
2.4 準確度等級：2.0級；
2.5 時鐘誤差：≤0.5s/天 (23℃) ；
2.6 產品設計壽命：>10年；
2.7整機功耗：≤1.0W；
2.8 脈沖輸出光耦：脈寬80mS，外接電壓：5～24VDC，負載電流：10～20mA ；
2.9 工作環境溫度為-25℃～+60℃，極限工作溫度：-40℃～+70℃。
3 主要功能：
   本階梯電價表除具有卡表應具有的功能外，還具有：
3.1階梯功能：
   兩個階梯點，三種階梯價格，費控計量。三個階梯價格相同時，可作為普通預付費表使用。
3.2有功電能計量：
    計量1-12個月各月的有功電能和各月總電能。
3.3 凍結功能：每月月底凍結功能。
3.4 時鐘功能：電路采用采用具有溫度補償功能的內置硬件時鐘電路，具有日歷、計時、閏年自動轉換功能。
3.5 測量及顯示功能，能測量、顯示當前電能表的電壓、電流、功率、功率因數、顯示上次購電金額、可用余額、各月用電金額、各月用電量、報警金額和最大負荷。
3.6 報警功能
    有發光報警、跳閘報警輸出。超負荷和余量不足時發光二極管發光報警，超負荷時拉閘報警，余量不足時有發光報警的同時可選擇拉閘報警。
3.7 跳閘提示功能：
    當余量為零時，拉閘限電。
3.8 通訊功能
    紅外通訊和485通訊。
4. 具備自動循環和按鍵兩種顯示方式，并可顯示電能量、電壓、電流、功率、時間、剩余金額等各類數據，顯示位數8位，顯示兩位小數位，顯示有漢字提示；
4.1 具有停電后喚醒顯示的功能。

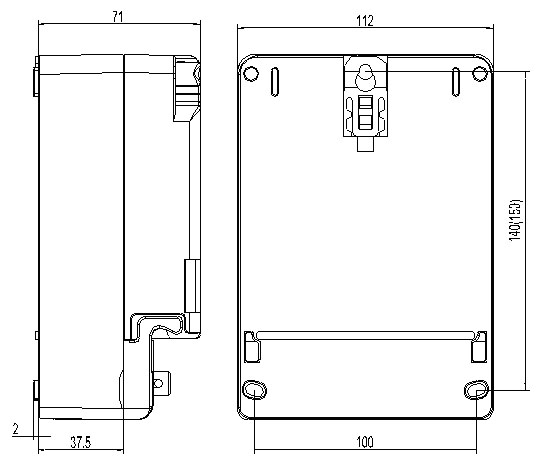

5 接線及外形:
5.1 電能表接線圖:
