一.特點概述
    金雀牌單相接觸式IC卡電子式預付費電能表是我公司研制、生產的新一代智能化電能表，它采用高精度、高可靠性、雙向計費的電子電能表集成電路ADE7755，結合預付費處理CPU電子模塊而成，用以計量頻率為50HZ的單相交流有功電能，各項技術指標符合GB/T17215.321-2008和JB/T18460.3-2001《預付費電度表》的技術要求。
    它具有計量準備、精度穩定、安全保密、性能可靠、功能完全、低功耗、操作簡單方便等優點，是我國改革用電體制，實現用電商品化的理想產品。
    用戶交費后由管理人員在電腦的寫卡器上將用戶購買電量寫入卡內,用戶可將數據寫入表內,同時表內用電情況數據回寫到卡內,在下次購買電量時把表內用電情況數據回寫到電腦上.
◎．本表最大特點是用戶可自己制作一張抄表卡，用此抄表卡可以抄回所有表的用電，并到電腦端自動導出用戶使用數據，由此方便用戶統計查看本月所有用戶用電情況。
◎．采用高性能進口邏輯加密卡芯片，一表一卡不可破解。
◎、人性化設計，采用液晶顯示的方式，可根據用戶要求增加液晶背光，用戶不需任何操作，就能隨時看到已用電量、剩余電量。
◎．獨立封裝設計不易被外界復制，保證了管理部門與用戶使用的安全性。
◎. 解決了用電管理部門對一些不良用電戶長期通過種種理由不交電費或拖欠電費、偷竊電費等疑難問題。結合收費管理軟件可實現階梯電價。
◎．對電表內的數據，設計了專用保護電路，且具有良好的電磁兼容性能，能夠在斷電后，保持數據不丟失。在各種攻擊和惡劣的電磁干擾環境下，保持數據的不變和電量的準確計量。
◎．系統、電表、專用遙控卡,數據采用動態加密，一表一卡，防偽造及復制，具有超強的安全性；本卡具有雙向傳遞數據功能，既能將計算機寫入的數據安全送入指定電表，同時又能將電表內的使用數據帶回計算機上，使操作管理人員即時觀察了解到用戶的用電情況。
◎．設有報警功能，在表內剩余電量不足時斷電報警，以強行引起用戶注意，盡快充值；此時將卡對著電表插入一次即可恢復供電，直到將剩余電量用完斷電。
◎．具有負荷調控、自動斷電、自動回復功能，電管部門可按照安裝的線網條件、管理要求，調整表計負荷控制，超負荷自動斷電，一定間隔后，自動恢復。
◎．設有脈沖輸出端子，方便校驗，可實現集中抄表及遠程抄表。
◎．采用SMT工藝制造，外殼采用阻燃材料，產品整體采用長壽命設計，正常條件下，使用壽命不低于20年.

二.技術參數
2.1電源電壓：交流220V±15%，頻率：50Hz，精度等級： 1.0 級或2.0級
2.2基本電流（Ib）：5A、10A、20A
2.3 過載倍數：4-6倍。
3 漢字顯示：購買量、可用電量、累計電量、余量不足、錯誤、開啟、關閉、輸入正確、報警值、超負荷、負荷等等.
4.液晶顯示范圍：000000.00—999999.99
5.IC卡使用壽命≥10000次
6.電磁繼電器使用壽命≥50000次.
7. 環境條件
7.1工作溫度-25℃— +55℃，貯藏溫度﹣25℃— +70℃，濕度年平均≤75%
8 在斷電狀態下，數據保存10年以上。

三.主要功能
1.計量精度高，本產品計量精度有1.0級和2.0級供客戶選擇。
2.預付費功能：
本系列產品采用預付電量形式，用戶必須先買電、后用電，當帶有電量的遙控卡與表正確通訊后，顯示本次購買電量、報警電量、及最大負荷，繼電器打開，開始供電，以后交替顯示累計電量和剩余電量。
3.報警報警
用戶在開戶時可預置一報警電量（0—99度），并可選擇報警方式（斷電報警或聲音報警），用電時，智能模塊遞減計數，如果選擇聲音報警，當表內剩余電量等于報警電量時，蜂鳴器鳴響一次，以提醒用戶購電，同時屏幕上一直有漢字顯示余量不足，以后每減少1度電報警一次。如果選擇斷電報警，當表內剩電量等于報警電量時，拉閘斷電，以提醒用戶購電，同時屏幕上一直有漢字顯示余量不足，此時將本表的遙控卡通訊一次將恢復正常供電，以后每減少1度電報警一次。
4.斷電功能
當電表中剩余電量為0時，電表自動拉閘斷電，直到與電量有效遙控卡卡后正確通訊后方可開始供電。
5.查詢功能
當用戶把遙控卡正確通訊后，可顯示購買電量、報警電量、及最大負荷，以便用戶查詢.
6.保密功能
電表與卡之間互相密匙認證，非本表所用卡與該表通訊時，顯示錯誤，本次操作無效，密碼不可破譯，保密性強。
7.電量返寫功能
用戶可用抄表卡對電能表的信息進行抄寫，電能表都會(huì )將剩余電量等信息返寫回卡中，以便供電管理系統查詢。
8.采用漢字字符LCD液晶顯示，顯示內容直觀。有脈沖輸出接口，可實現集中抄表。
9.結合使用網絡(luò )版售電軟件可實現階梯電價，數據動態加密，可與物業費配合收費。有效解決物業收費難的問題。

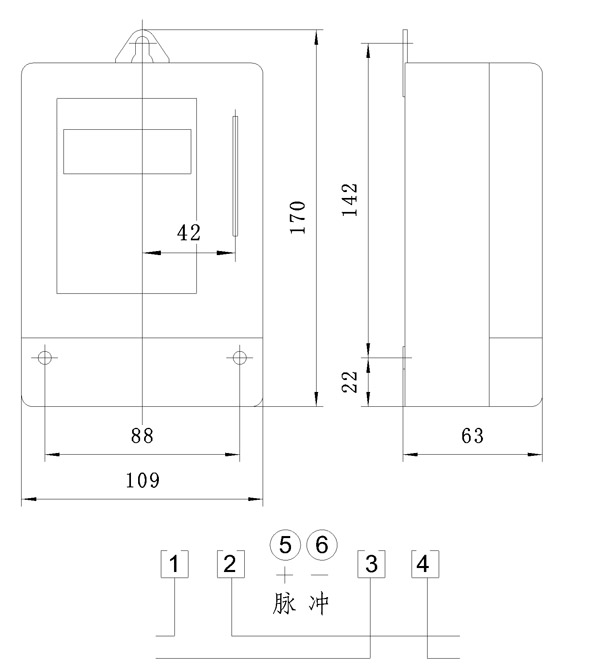

四、接線及安裝尺寸圖
