一、概述
  DSY580系列機井灌溉收費控制器，采用射頻技術，由射頻卡（CPU卡）代替傳統IC卡，是傳統IC卡的升級換代產品?？刂蒲b置采集電能表的無源脈沖計算能量，用以控制用戶的用電?？刂蒲b置里面的電量用完后輸出拉閘信號，控制用戶的繼電器或者空氣開關拉閘，從而達到預付費控制的目的，有效解決收電費難問題。用戶購電信息實行微機管理，方便進行查詢、統計、收費及打印票據等。同時，由于控制裝置安裝在表箱里面，充值電費時不用打開表箱，除管理人員外其他人員無法接觸到控制裝置，杜絕了各種竊電行為的發生。
二、技術指標
1、參比電壓：380V、220V，100V
2、參比頻率：50Hz
3、工作環境：-20oC-- +55oC
4、繼電器最大工作電流：5A
三、主要功能
1、預付費功能：預收電費，剩余電量為零時自動拉閘斷電。
2、合閘拉閘方式：控制信號輸出（無源），控制外置繼電器或空氣開關。
3、剩余電量不足報警功能：當剩余電量等于設定的報警電量時，采用拉閘報警，提醒用戶購電。報警后報警燈亮。用戶使用卡再次輸入，就可繼續供電至剩余電量為零止。
4、過載提示功能：當用電量超過設定的最高負荷時液晶提示超負荷。
5、用電信息回寫功能：用戶持遙控卡將購買電量寫入控制裝置內時，控制裝置內用電信息同時回寫到遙控卡內，在下次購電時將數據寫入收費管理軟件，便于管理人員了解和統計用戶用電信息。
四、使用方法及錯誤代碼
  用戶買電后將射頻卡正對準本控制器上的卡感應區2秒以上，可以將本次購買量輸入裝置內。本裝置與卡的通訊會(huì )受到距離和鋼板的影響，卡與控制器的通訊不能有鋼板遮擋，通訊距離控制在5厘米之內，太遠容易通訊失敗。
   本控制器第一次使用時應先設置常數；常數應與被關聯電表的常數一致。
購買電量成功送進本裝置，本裝置會(huì )發出語音提示，此時液晶輪流顯示本次購買量、負荷、報警、常數等信息，用戶正在使用時無法更改本裝置內的常數，只有將本裝置清零后在不工作狀態時才能設置常數；
  刷卡不正常時會(huì )顯示各種錯誤代碼，錯誤代碼含義如下：

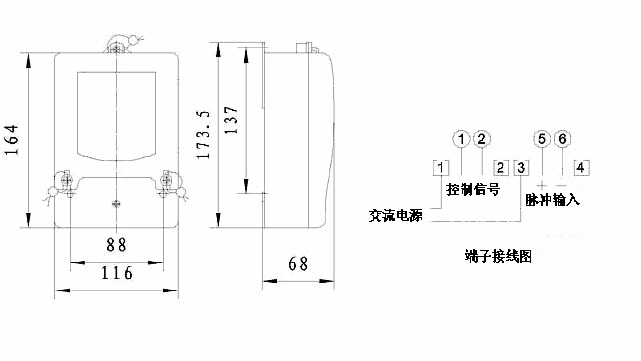

五、外形及安裝尺寸

控制信號的接線端子繼電器在控制器內有電量時是閉合狀態，無電量時是斷開狀態；脈沖信號輸入端子接收標準脈寬是80±10%,接收常數范圍是100到9900且應該是100的倍數。
